Супрессоры смешанной технологии

Супрессоры смешанной технологии – это устройства защиты от перенапряжений, которые комбинируют различные технологии, такие как TVS-диоды, варисторы, газоразрядные трубки и другие элементы, для обеспечения комплексной защиты электронных систем. Они применяются в ситуациях, где требуется защита от широкого спектра перенапряжений, включая молнии, электростатические разряды и скачки в сети. Супрессоры смешанной технологии обеспечивают высокую эффективность, надёжность и гибкость, что делает их востребованными в телекоммуникациях, энергетике, автомобильной электронике и промышленных системах.

Супрессоры смешанной технологии отличаются способностью сочетать преимущества различных защитных элементов, что позволяет адаптировать их к конкретным условиям эксплуатации. Например, TVS-диоды обеспечивают быстрое срабатывание, варисторы – высокую энергоёмкость, а газоразрядные трубки – защиту от мощных импульсов. Основные параметры супрессоров включают рабочее напряжение, напряжение пробоя, максимальный импульсный ток, время срабатывания и уровень защиты от перенапряжений. Эти устройства могут быть однонаправленными или двунаправленными, в зависимости от типа защищаемых цепей. Они устойчивы к многократным импульсам и обеспечивают надёжную защиту в сложных условиях, минимизируя риск повреждения оборудования.

Супрессоры с TVS-диодами и варисторами – обеспечивают быстрое срабатывание и высокую энергоёмкость, подходят для защиты от молний, устойчивы к мощным импульсам.

Супрессоры с газоразрядными трубками и TVS-диодами – защищают от высоковольтных импульсов, имеют низкую ёмкость, подходят для телекоммуникаций, устойчивы к длительным перегрузкам.

Супрессоры с варисторами и фильтрами – обеспечивают защиту от скачков в сети, минимизируют помехи, подходят для систем питания, имеют высокую энергоёмкость.

Супрессоры с TVS-диодами и резисторами – ограничивают ток через защитные элементы, подходят для высокоскоростных линий, имеют низкую ёмкость, минимизируют искажения сигнала.

Многокомпонентные супрессоры – комбинируют три и более технологии, обеспечивают комплексную защиту, подходят для промышленных систем, устойчивы к экстремальным условиям.

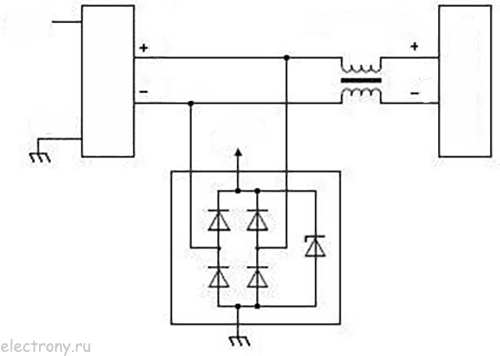

Схема работы супрессора смешанной технологии включает несколько уровней защиты, где каждый элемент выполняет свою функцию. Например, газоразрядная трубка может использоваться для отвода мощных импульсов, TVS-диоды – для быстрого ограничения напряжения, а варисторы – для поглощения остаточной энергии. В нормальном режиме работы супрессор не влияет на функционирование схемы благодаря низкому сопротивлению и ёмкости. При возникновении перенапряжения элементы схемы последовательно или параллельно срабатывают, отводя избыточный ток на землю и ограничивая напряжение на защищаемом участке. После исчезновения импульса супрессор возвращается в исходное состояние. Для повышения эффективности в схемах могут использоваться дополнительные фильтры или предохранители.

Супрессоры смешанной технологии могут защищать оборудование от импульсов напряжением до 20 кВ, что делает их незаменимыми в системах, подверженных ударам молнии.

В автомобильной электронике супрессоры смешанной технологии используются для защиты от скачков напряжения, вызванных отключением мощных нагрузок, таких как электродвигатели.

Некоторые супрессоры смешанной технологии способны выдерживать импульсы мощностью до 10 кВт, что позволяет использовать их в энергосетях.

В телекоммуникациях супрессоры смешанной технологии защищают линии связи от комбинированных угроз, таких как молнии и электростатические разряды, сохраняя качество сигнала.

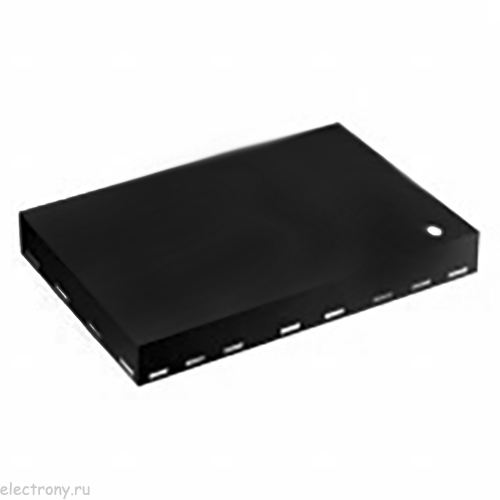

Современные супрессоры смешанной технологии интегрируются в компактные корпуса, совместимые с технологией поверхностного монтажа (SMT), что упрощает их использование в автоматизированном производстве.
