ACPL-P341-000E, Оптопара, с драйвером затвора на выходе, 1 канал, SOIC, 6 вывод(-ов), 3.75 кВ: от компании Electrony

Покупая изделие: acpl-p341-000e, оптопара, с драйвером затвора на выходе, 1 канал, soic, 6 вывод(-ов), 3.75 кв наши специалисты помогут с выбором нужных сопутствующих товаров из каталога: Broadcom . Мы проконсультируем вас по всем техническим деталям и в случае необходимости подберем аналогичный товар: ETM или похожий товар производителя broadcom limited. Помощь в подборе материалов от экспертов в своей области, а также оперативная доставка и сниженные цены на весь товар.

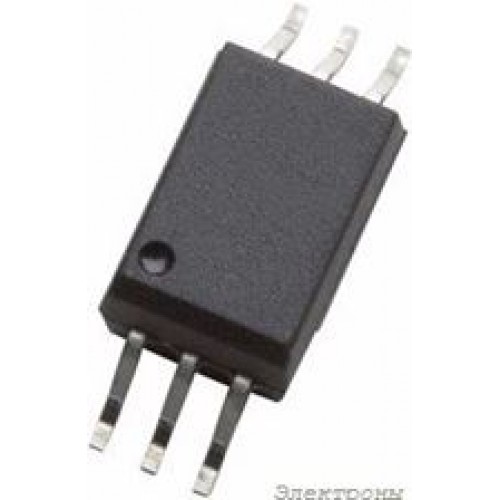

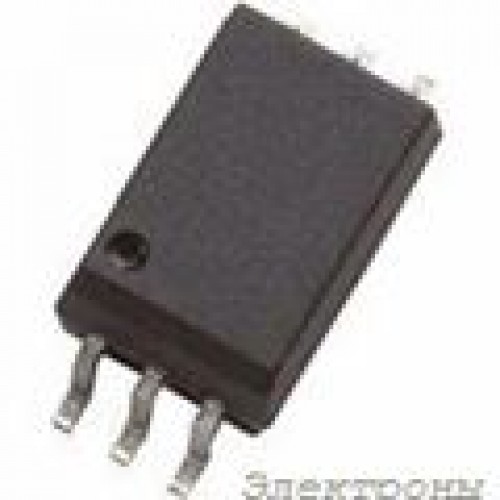

ACPL-P341-000E, Оптопара, с драйвером затвора на выходе, 1 канал, SOIC, 6 вывод(-ов), 3.75 кВ

The ACPL-P341-000E is a 1-channel 6-pin IGBT Gate Drive Optocoupler with rail-to-rail output voltage. It contains an AlGaAs LED, which is optically coupled to an integrated circuit with a power output stage. It is ideally suited for driving power IGBTs and MOSFETs used in motor control inverter applications. The high operating voltage range of the output stage provides the drive voltages required by gate controlled devices. The voltage and high peak output current supplied by this optocoupler make it ideally suited for direct driving IGBT with ratings up to 1200V/100A. For IGBTs with higher ratings, this optocoupler can be used to drive a discrete power stage which drives the IGBT gate. • LED current input with hysteresis • Under voltage lock-out protection (UVLO) with hysteresis • 3A Maximum peak output current • 2.5A Minimum peak output current • 200ns Maximum propagation delay • 100ns Maximum propagation delay difference • 35kV/µs Minimum common mode rejection (CMR) at VCM=1500V • 3mA Maximum supply current • 891V Maximum working insulation voltage Оптоэлектроника и Дисплеи\Оптопары\Оптопары с Вентильным Выходом

Оптопара ACPL-P341-000E с драйвером затвора

Характеристики:

Количество каналов: 1

Тип корпуса: SOIC

Количество выводов: 6

Напряжение изоляции: 3.75 кВ

Оптопара ACPL-P341-000E представляет собой устройство с драйвером затвора на выходе, предназначенное для обеспечения гальванической изоляции между входом и выходом. С помощью этой оптопары можно с легкостью управлять устройствами с высоким напряжением, не опасаясь для своей электроники.
