ACPL-K30T-000E, Оптопара, с драйвером затвора на выходе, 1 канал, SSO, 8 вывод(-ов), 5 кВ: от компании Electrony

Покупая изделие: acpl-k30t-000e, оптопара, с драйвером затвора на выходе, 1 канал, sso, 8 вывод(-ов), 5 кв наши специалисты помогут с выбором нужных сопутствующих товаров из каталога: Broadcom . Мы проконсультируем вас по всем техническим деталям и в случае необходимости подберем аналогичный товар: ETM или похожий товар производителя broadcom limited. Помощь в подборе материалов от экспертов в своей области, а также оперативная доставка и сниженные цены на весь товар.

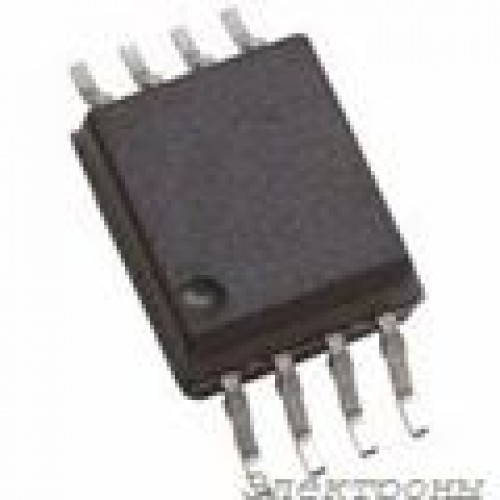

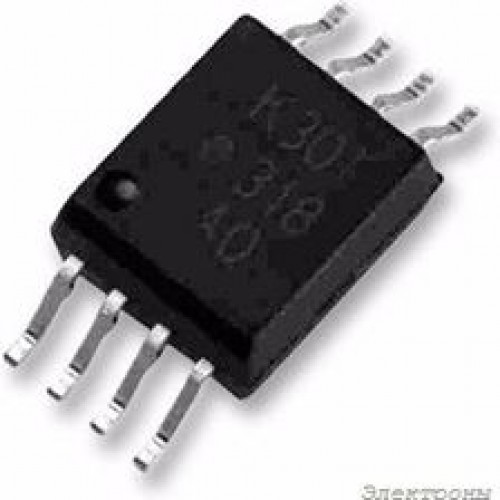

ACPL-K30T-000E, Оптопара, с драйвером затвора на выходе, 1 канал, SSO, 8 вывод(-ов), 5 кВ

The ACPL-K30T-000E is a 1-channel 8-pin surface-mount photovoltaic MOSFET Driver with R?Coupler™ isolation. It is specially designed to drive high-voltage MOSFETs. It consists of an AlGaAs infrared light-emitting diode (LED) input stage optically coupled to an output detector circuit. The detector consists of a high-speed photovoltaic diode array and a turn-off circuit. The photovoltaic driver is turned on (contact closes) with a minimum input current of 5mA through the input LED. The relay driver is turned-OFF (contact opens) with an input voltage of 0.8V or less. Avago R?Coupler isolation products provide reinforced insulation and reliability that delivers safe signal isolation critical in high-temperature industrial applications. It is suitable for battery insulation resistance measurement/leakage detection, BMS flying capacitor topology for sensing batteries and solid state relay module. • Logic circuit compatibility • Configurable to wide portfolio of high voltage MOSFETs • Galvanic isolation • High input-to-output insulation voltage • 7V at IF=10mA Typical open circuit voltage • 5µA at IF=10mA Typical short-circuit current Оптоэлектроника и Дисплеи\Оптопары\Оптопары с Вентильным Выходом

ACPL-K30T-000E: Оптопара с драйвером затвора на выходе

Характеристики:

Количество каналов: 1

Тип соединения: SSO

Количество выводов: 8

Изоляция: 5 кВ

Описание: Оптопара ACPL-K30T-000E представляет собой устройство с интегрированным драйвером затвора на выходе. Она обеспечивает надежную изоляцию для защиты электронных компонентов и обеспечивает безопасное соединение между разными частями электрических схем.

Примечание: Пожалуйста, обратите внимание на правильное подключение и использование данного устройства в соответствии с инструкцией производителя.
