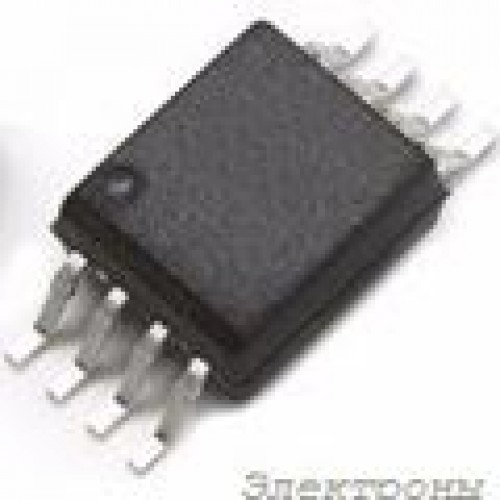

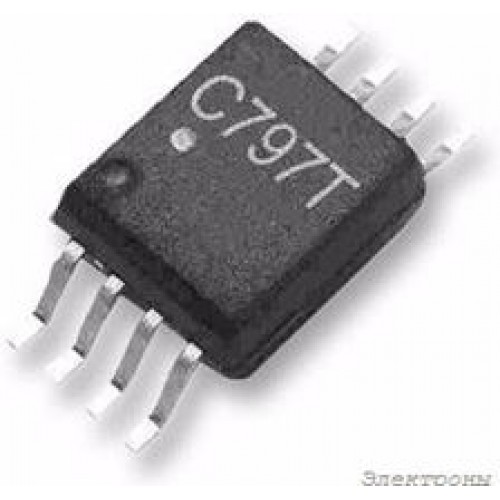

ACPL-C797T-000E, Оптопара, усилители с оптической развязкой, 1 канал, SSO, 8 вывод(-ов), 5 кВ

The ACPL-C797T-000E is a 1-channel 8-pin surface-mount Sigma-Delta Modulator for general-purpose current and voltage sensing. The 1-bit second-order sigma-delta (?-?) modulator that converts an analogue input signal into a high-speed data stream with galvanic isolation based on optical coupling technology. It operates from a 5V power supply with dynamic range of 79dB with an appropriate digital filter. The differential inputs of ±200mV (full scale ±320mV) are ideal for direct connection to shunt resistors or other low-level signal sources in applications such as motor phase current measurement. It converts a low bandwidth analogue input into a high-speed one-bit data stream by means of a sigma-delta (?-?) over-sampling modulator. The modulator data and on-chip sampling clock are encoded and transmitted across the isolation boundary where they are recovered and decoded into separate high-speed clock and data channels. • Superior optical isolation and insulation • 10MHz Internal clock • 16-bit Resolution no missing codes (12-bit ENOB) • 79dB Typical signal-to-noise ratio • ±1% Gain error • ±200mV Linear range with single 5V supply (±320mV full scale) • 3 to 5.5V Wide supply range for digital interface • 25kV/µs Common-mode transient immunity Оптоэлектроника и Дисплеи\Оптопары\Усилители с Оптической Развязкой

Оптопара с оптической развязкой ACPL-C797T-000E

Усилители с высоким уровнем изоляции

Характеристики:

Количество каналов: 1

Режим SSO

Количество выводов: 8

Уровень изоляции: 5 кВ

Оптопара ACPL-C797T-000E представляет собой надежное решение для создания усилителей с оптической развязкой. Она обеспечивает высокий уровень безопасности в работе электронных устройств и идеально подходит для применения в различных сферах, где требуется защита от помех и электрических разрядов.
