ACPL-798J-000E, Оптопара, усилители с оптической развязкой, 1 канал, WSOIC, 16 вывод(-ов), 5 кВ: от компании Electrony

Покупая изделие: acpl-798j-000e, оптопара, усилители с оптической развязкой, 1 канал, wsoic, 16 вывод(-ов), 5 кв наши специалисты помогут с выбором нужных сопутствующих товаров из каталога: Broadcom . Мы проконсультируем вас по всем техническим деталям и в случае необходимости подберем аналогичный товар: ETM или похожий товар производителя broadcom limited. Помощь в подборе материалов от экспертов в своей области, а также оперативная доставка и сниженные цены на весь товар.

ACPL-798J-000E, Оптопара, усилители с оптической развязкой, 1 канал, WSOIC, 16 вывод(-ов), 5 кВ

The ACPL-798J-000E is a 1-channel 16-pin surface-mount optically isolated Sigma-Delta Modulator with LVDS clock and data interface. The 1-bit second-order sigma-delta modulator that oversamples an analogue input signal into a high speed data stream with galvanic isolation based on optical coupling technology. It operates from a 5V power supply with dynamic range of 82dB with an appropriate digital filter. The differential inputs of ±200mV (full scale ±320mV) are ideal for direct connection to shunt resistors or other low-level signal sources in applications such as motor phase current measurement. The analogue input is continuously sampled by means of sigma-delta over-sampling using external clock, coupled across the isolation barrier, which allows synchronous operation with any digital controller. The signal information is contained in the modulator data, as a density of ones with data rate up to 25MHz. The original signal information can be reconstructed with a digital filter. • 75dB Typical SNDR • 3.5mV/°C Maximum offset drift • ±1% Maximum gain error • ±200mV Linear range with single 5V supply • 25kV/µs Common-mode transient immunity Оптоэлектроника и Дисплеи\Оптопары\Усилители с Оптической Развязкой

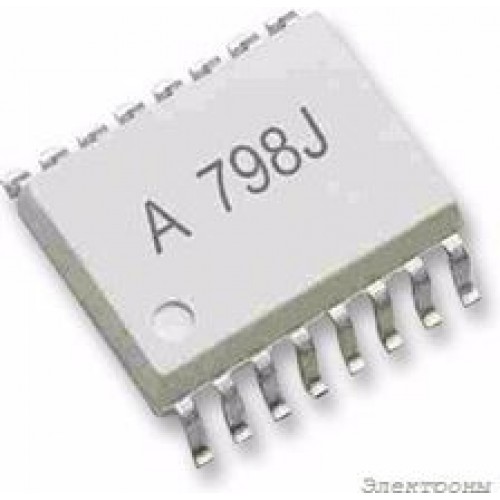

Оптопара ACPL-798J-000E

Усилители с оптической развязкой

Удобное устройство для разделения электрических цепей и обеспечения безопасности передачи сигнала. Оптопара обладает 1 каналом, корпусом WSOIC и 16 выводами для удобного подключения. Надежная развязка на уровне 5 кВ обеспечивает защиту от электрических помех и перенапряжений.

Характеристики:

• Тип: усилители с оптической развязкой
• Количество каналов: 1
• Корпус: WSOIC
• Выводы: 16
• Уровень развязки: 5 кВ
