ACPL-330J-500E, Оптопара, с драйвером затвора на выходе, 1 канал, WSOIC, 16 вывод(-ов), 5 кВ, ACPL Series: от компании Electrony

Покупая изделие: acpl-330j-500e, оптопара, с драйвером затвора на выходе, 1 канал, wsoic, 16 вывод(-ов), 5 кв, acpl series наши специалисты помогут с выбором нужных сопутствующих товаров из каталога: Broadcom . Мы проконсультируем вас по всем техническим деталям и в случае необходимости подберем аналогичный товар: ETM или похожий товар производителя broadcom limited. Помощь в подборе материалов от экспертов в своей области, а также оперативная доставка и сниженные цены на весь товар.

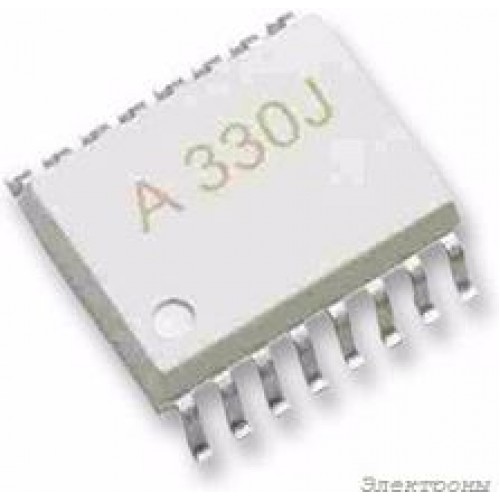

ACPL-330J-500E, Оптопара, с драйвером затвора на выходе, 1 канал, WSOIC, 16 вывод(-ов), 5 кВ, ACPL Series

The ACPL-330J-500E is a 1-channel 16-pin surface-mount IGBT Gate Driver Optocoupler with integrated (VCE) de-saturation detection. The ACPL-330J is an advanced 1.5A output current, easy-to-use, intelligent gate driver which makes IGBT VCE fault protection compact, affordable and easy-to implement. Features such as integrated VCE detection, under voltage lockout (UVLO), soft IGBT turn-OFF, isolated open collector fault feedback and active miller clamping provide maximum design flexibility and circuit protection. It contains a GaAsP LED. The LED is optically coupled to an integrated circuit with a power output stage. It is ideally suited for driving power IGBTs and MOSFETs used in motor control inverter applications. The voltage and current supplied by these optocouplers make them ideally suited for directly driving IGBTs with ratings up to 1200V and 100A. For IGBTs with higher ratings, the ACPL-330J can be used to drive a discrete power stage which drives the IGBT gate. • 891V Peak insulation voltage • 1.5A Maximum peak output current • 1A Minimum peak output current • 250ns Maximum propagation delay over temperature range • 26ms Typical automatic reset after fixed mute time • 100ns Maximum pulse width distortion (PWD) • IEC/EN/DIN EN 60747-5-2 approved Оптоэлектроника и Дисплеи\Оптопары\Оптопары с Вентильным Выходом

Оптопара ACPL-330J-500E с драйвером затвора

1 канал, WSOIC, 16 выводов, 5 кВ, серия ACPL

Описание: Оптопара ACPL-330J-500E предназначена для изоляции и передачи сигналов между различными электрическими цепями. Устройство оснащено драйвером затвора на выходе и имеет 1 канал связи. Корпус выполнен в форм-факторе WSOIC с 16 выводами для удобного монтажа.

Характеристики:

• Количество каналов: 1
• Тип корпуса: WSOIC
• Количество выводов: 16
• Изоляция: 5 кВ
• Серия: ACPL

Применение: Оптопара ACPL-330J-500E идеально подходит для применения в различных электрических устройствах, требующих изоляции сигналов и управления затворами.
