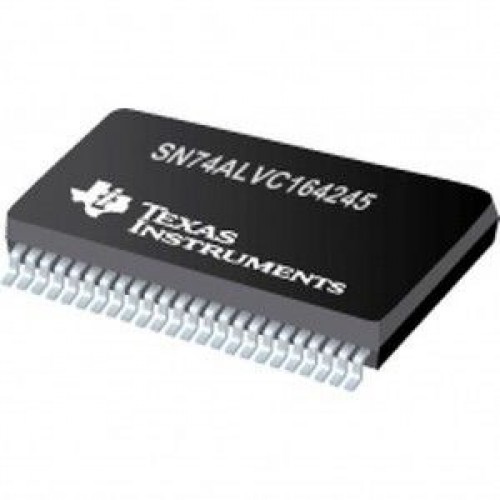

SN74ALVC164245DGGR, преобразователь логического уровня 16 бит КМОП кристалл, SSOP48

Описание SN74ALVC164245DGGR The SN74ALVC164245DGGR is a 16-bit non-inverting 2.5 to 3.3 or 3.3 to 5V level shifting Bus Transceiver with three-state outputs. The SN74ALVC164245 is designed for asynchronous communication between data buses. The control circuitry is powered by VCCA. To ensure the high-impedance state during power up or power down, the output-enable (OE) or input should be tied to VCC through a pull up resistor, the minimum value of the resistor is determined by the current-sinking capability of the driver. The logic levels of the direction-control (DIR) input and the output-enable (OE) or input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A-bus to the B-bus when the B-port outputs are activated and from the B-bus to the A-bus when the A-port outputs are activated. • Maximum TPD of 5.8ns at 3.3V • ±24mA Output drive at 3.3V • Control inputs VIH/VIL levels are referenced to VCCA voltage • Latch-up performance exceeds 250mA per JESD 17 • Green product and no Sb/Br ТипТранслятор Уровня НапряженияТип каналадвунаправленныйКол-во схем2Кол-во каналов в схеме8Напряжение - VCC(A), В2.3…3.6Напряжение - VCC(B), В3…5.5Тип выхода3-state, non-invertedРабочая температура, °C-40…+85Корпусtssop-48Вес, г2.6

Преобразователь логического уровня 16 бит

SN74ALVC164245DGGR

Кристалл SSOP48

Преобразователь логического уровня SN74ALVC164245DGGR предназначен для работы с 16 битами данных. КМОП кристалл обеспечивает высокую эффективность и надежность работы устройства. Форм-фактор SSOP48 обеспечивает удобство установки и подключения. Идеально подходит для различных проектов в области электроники.
